ELGHE Costruzioni Elettromeccaniche

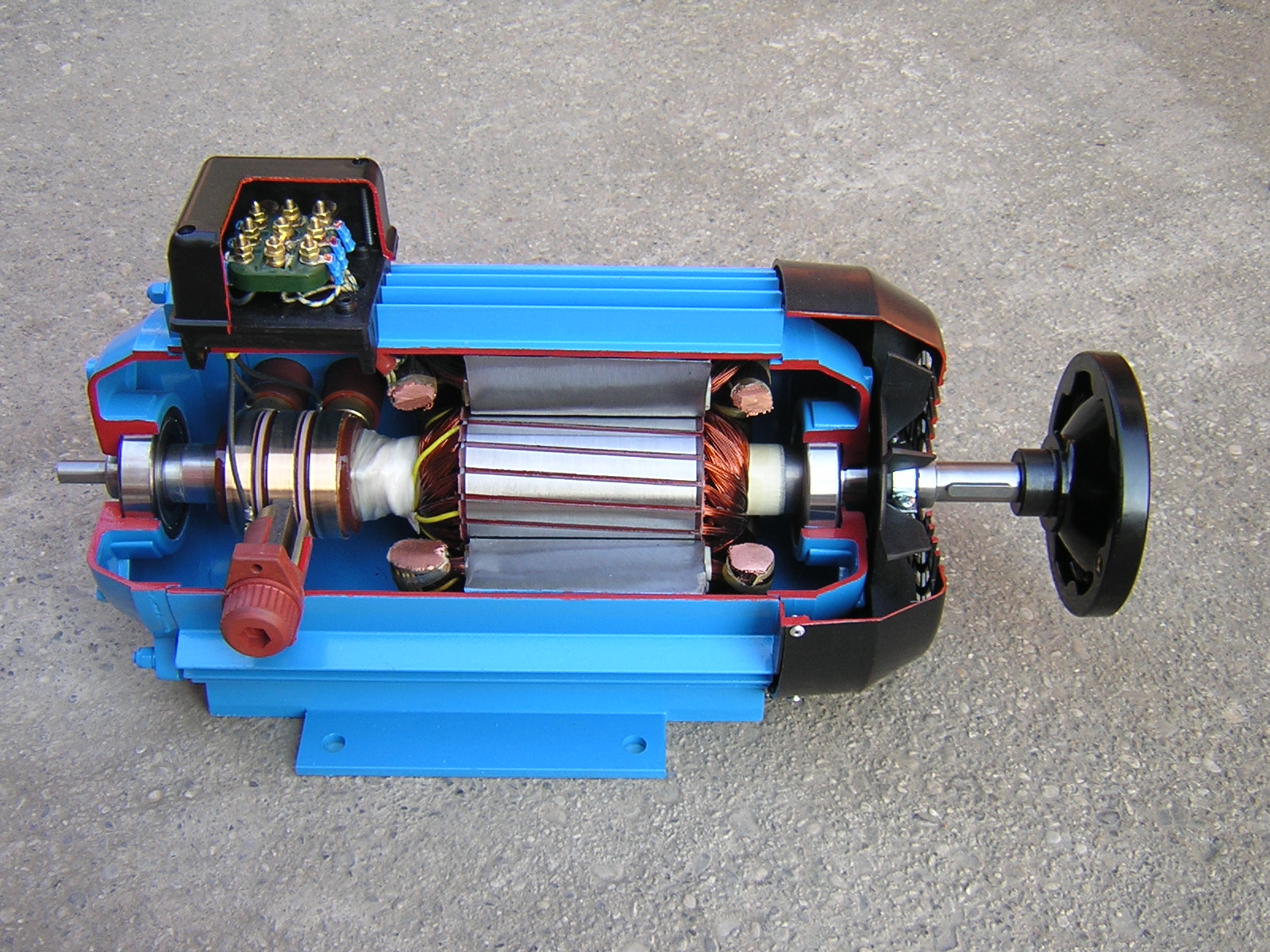

MOTORI AD ANELLI CON ROTORE AVVOLTO
SLIP-RING MOTOR



anelli





L’utilizzo dei motori ad anelli è consigliabile qualora sono richiesti alti valori
di coppia di spunto, quando il valore del carico può improvvisamente
aumentare in maniera significativa o quando dal punto di vista impiantistico
sono necessarie basse correnti di spunto.

L’utilizzo dei Motori della serie  ES /ESQ  trova applicazione in diversi settori  sia industriali che didattici.



CARATTERISTICHE

• Struttura compatta, dimensioni e peso ridotti.
• Costruzione robusta.
• Bassi valori vibratori e bassi costi di manutenzione.
• Alta affidabilità e lunga durata nel tempo.
• Elevata propensione ai sovraccarichi.
• Bassa emissione sonora.

• Ampliamente personalizzabile.



FORME COSTRUTTIVE

Le forme costruttive disponibili sono  B3 –B5 –B14.



GRADO DI PROTEZIONE

Il grado di protezione dei motori è rispettivamente IP23 (Esq) e IP55 (ES )





RAFFREDDAMENTO

Nella serie ESQ il  raffreddamento é di tipo autoventilato,
il calore prodotto dal motore (statore e rotore)
viene dissipato mediante un flusso d’aria che attraversa
gli avvolgimenti per mezzo di una ventola calettata
sull’asse all'interno del motore. Nella serie ES viene posizionata all’esterno
del motore.



CUSCINETTI

I motori sono equipaggiati con cuscinetti ZZ lubrificati a grasso a Vita.



VIBRAZIONI

Tutti i motori permettono di garantire una vibrazione entro il grado N.
Le vibrazioni sono misurate mentre il motore ruota a vuoto alimentato
alla tensione ed alla frequenza nominale. L’equilibratura del rotore è normal-
mente effettuata con la chiavetta.





VERNICIATURA FINALE

Il colore Standard è il RAL 5010. Tutti gli altri colori sono disponibili a richiesta.



TENSIONI D’ALIMENTAZIONE

I motori sono disponibili per le seguenti tensioni nominali: 230V/400V
La variazione di Tensione ammessa è pari a ±5%
Tensioni e variazioni speciali sono disponibili a richiesta.





TEMPERATURA AMBIENTE

I motori sono progettati per l'impiego in ambienti con temperture

comprese tra 0°C ed +40°C.



DATI CARATTERISTICI

I dati caratteristici sono riferiti ad un utilizzo in servizio continuo S1, alla
tensione nominale, con una temperatura ambiente di max 40°C ed un
altitudine max. di 1000 metri sopra il livello del mare.

In caso di maggior altitudine e/o temperature ambiente più elevate i motori
vanno declassati.


SOVRACCARICHI

Quando sono alimentati alla tensione nominale, i motori possono sopportare

per due minuti un sovraccarico pari al 150%.



PROVE

I motori sono sottoposti al collaudo Standard in fabbrica.
