Banco Prova Serie BLMX 100/LP

Banco Prova a Correnti Parassite

Serie LMX

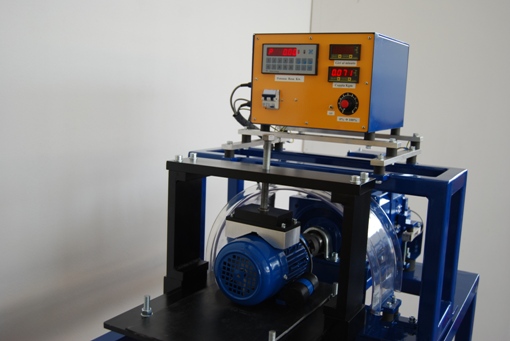

Il banco prova BLMX 100/LP é stato progettato per simulare il carico di lavoro su motori elettrici nuovi o riparati con la possibilità di misurare la Potenza resa e la coppia di spunto, dato importantissimo nel collaudo di un motore elettrico.



Punti di Forza:

Semplicità D'uso.

Prezzo Contenuto.

Rapidità nell' effettuare il collaudo.

Lettura immediata dei giri, della coppia e della potenza resa.

Misurazione della Coppia di spunto.

Possibilità di collaudi in sovracarico di qualsiasi motore elettrico.



Campo d'impiego :

Costruttori di motori Elettrici, Riparatori e Importatori che intendono collaudare i Motori a pieno carico e che necessitano di eseguire collaudi con misurazione della coppia e della potenza.



Filmato Dimostrativo



Caratteristiche e dati Tecnici :

1. Struttura robusta che rende il dispositivo comodamente trasportabile.

Dotato di sistema di antivibranti per ridurre al minimo le vibrazioni.

2. Freno correnti parassite da 10KW.

3. Slitta rialzabile per adattare il motore in prova al freno. Altezza d'albero fino a 140mm.

4. Sistema a catena regolabile per il bloccaggio del motore.

5. Giunto di accoppiamento freno/motore rapido per ogni tipo di albero.

6. Centralina di comando e controllo dotata di:

- Strumenti digitali per la visualizzazione di Potenza,Coppia,Velocità.

- Regolazione della tensione di comando del freno.

- Interruttore generale magneto termico differenziale ad alta sensibilità.

- Interconnessioni su connettori circolari industriali ad alta tenuta posti sul fianco delle centralina.

- Sistema di protezione termica del freno.



Centralina Di Comando :

Alimentazione 230Vac/50hz su presa con fus.

Protezione MTD C16/ sez. diff 30mA

Conn. cella Connettore circolare M 4 poli

Conn. freno Connettore circolare F 4 poli

Conn. fotocellula Connettore circolare M 3 poli

Regolazione freno 0 - 220Vdc con potenziamento

Tastiera A membrana in poliestere

Funzioni Calibrazione e set parametri



Freno elettromagnetico :

Tensione 0 - 220Vdc

Potenza 10KW

Meccanica Carcassa oscillante/doppio albero



Cella di carico :

Portata 35Kg

Carico max 150% fel F.S.

Non linearità 0,015% del F.S.

Errore di isteresi 0,015% del F.S.

Errore di ripetibilità 0,010% del F.S.

Range di temperatura -10 - +40° C

Carico di rottura 200% del F.S.



Sensore fotoelettrico :

Contatto d'uscita PNP

Tensione 10 - 30Vdc

Corrente 100mA

Diametro 18mm
